  • 二片式气动高平台法兰球阀
二片式气动高平台法兰球阀
  • 型 号:
  • 所 属:球阀
  • 口 径:DN15-2000
  • 介 质:水、蒸汽、空气、油品、腐蚀性介质
  • 生产标准:GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
  • 适用温度:-20~300℃
  • 是否定制:可根据用户需求定制
  • 应用领域:化工、食品、化肥、冶金、制药、电力、生物工程等
产品介绍


结构特点及用途:
二片式气动高平台法兰球阀具有旋转 90 度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用。

重要特点:
◎ 2片式浮动球阀
◎ 防吹出,防静电阀杆
◎ ISO5211 直装平台
◎ PN25-PN40,150LB,300LB 标准
◎ 自适应密封结构设计
◎ 带防火设计 ( 定制 )

设计/检测标准:
设计标准: GB/T 12237 ASME B16.34
结构长度: GB/T 12221 ASME B16.1
法兰标准: HG/T 20592 ASME B16.5
测试标准: BG/T 13927 API598

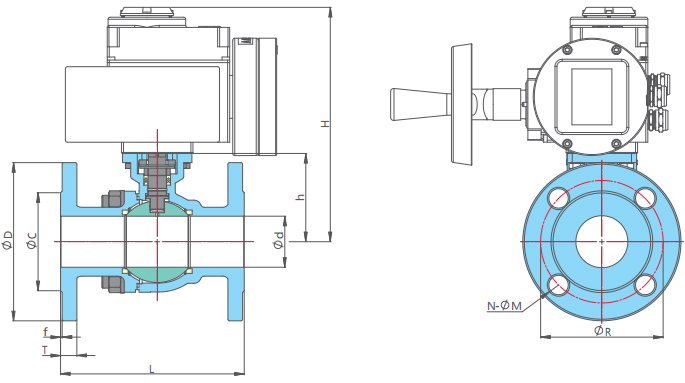

PN10-16连接尺寸

DN d L D D1 R f H h T N 0M ISOE

J211

1/2" 15

130

95 65

45

2 220 49 16 4

14

F03

F05
3/4" 20

130

105

75

55 2 250 54 18 4

14

F03

F05

1"

25

140

115

85 65 2 320 64 18 4

14

F04

F05

1-1/4"

32

165

140

100 78 2 350 71 18 4 18

F04

F05

1-1/2"

38

165

150

110 85 2 400 75 18 4

18

F05

F07

2"

49

203

165

125 100 2 450 85 18 4

18

F05

F07

2-1/2"

65

222

185

145 120 2 500 100 18 8 18

F07

F10
3" 78

241

200

160 135 2 520 110 20 8 18

F07

F10
4" 98

305

220

180 155 2 600 130 20 8

18

F07

F10

5"

125

356

250

210 185 2 630 165 22 8

18

F10

F12
6" 150

394

285

240 210 2 680 172 22 8

22

F12

F14
8" 200

457

340

295 265 2 720

213

24 12

22

F12

F14

PN25-40连接尺寸

DN d L D DI R f H h T N 0M ISO5211
1/2" 15 130 95 65

45

2

220

49

16 4 14 F03 F05
3/4" 20 130 105 75 55

2

250

54

18 4 14 F03 F05

1"

25 140 115 85 65

2

320

64

18 4 14

F04

F05

1-1/4"

32 165

140

100 78

2

350

71

18 4 18

F04

F05

1-1/2"

38 165

150

110 85

2

400

75

18 4 18 F05 F07
2" 49 203 165 125 100

2

450

85

20 4 18 F05 F07

2-1/2"

65 222 185 145 120

2

500

100

22 8 18

F07

F10
3" 78 241

200

160 135

2

520

110

24 8 18

F07

F10

4"

98 305

235

190 160

2

600

130

24 8 22

F07

F10

5"

125 356

270

220 188

2

630

165 26 8 26 F10 F12
6"

150

394 300 250 218

2

680

172

28 8 26 F12 F14
8" 200 457 PN25 PN40 PN25 PN40 PN25 PN40

2

720 213 PN25 PN40 12 PN25 PN40 F12 F14
360 375 310 320 278 282 30 34 26 30

150LB连接尺寸

DN d L D DI R f H h T N 0M ISO5211
1/2" 15

108

90

60.3 34.9 1.6 220 49 9.6 4 16 F03 F05
3/4" 20

117

100

69.9 42.9 1.6 250 54 10.5 4 16

F03

F05

1"

25

127

110

79.4 50.8 1.6 320 64 11.2 4 16

F04

F05
1-1/4" 32

140

115

88.9 63.5 1.6 350 71 12.8 4 16

F04

F05

1-1/2"

38

165

125

98.4

73 1.6 400 75 14.3 4 16

F05

F07

2"

49

178

150

120.7 92.1 1.6 450 85 15.9 4

19

F05

F07
2-1/2" 65

190

180

139.7

104.8

1.6 500 100 17.5 4

19

F07

F10
3" 78

203

190

152.4 127 1.6 520 110 22.3 4

19

F07

F10

4"

98

229

230

190.5

157.2

1.6 600 130 22.3 8 19

F07

F10

5"

125

356

255

215.9

185.7

1.6 630 165 22.3 8

22

F10 F12
6" 150

394

280

241.3

215.9

1.6 680 172 23.9 8

22

F12

F14
8" 200

457

345

298.5

269.9

1.6 720

213

27 8

22

F12

F14

300LB连接尺寸

DNdLDDIRfHhTN0MISOEJ211 I
1/2"

15

140

9566.734.922204912.7416

F03

F05
3/4"

20

152

115

82.6

42.9

22505414.3419

F03

F05
1"

25

165

125

88.950.823206415.9419

F04

F05
1-1/4"

32

178

135

98.4

63.523507117.5419

F04

F05
1-1/2"

38

190

155

114.3

7324007519.14

22

F05

F07
2"

49

216

165

12792.124508520.7819

F05

F07
2-1/2"

65

241

190

149.2

104.8

250010023.98

22

F07

F10
3"

78

282

210

168.3

127

2520110278

22

F07

F10
4"98

305

255

200

1572

260013030.28

22

F07

F10
5"

125

381

280

235

185.7

263016533.48

22

F10

F12
6"

150

403

320

269

215.9

26801723512

22

F12

F14
8"

200

502

380

330.2

269.9

272021339.71226

F12

F14
