产品介绍

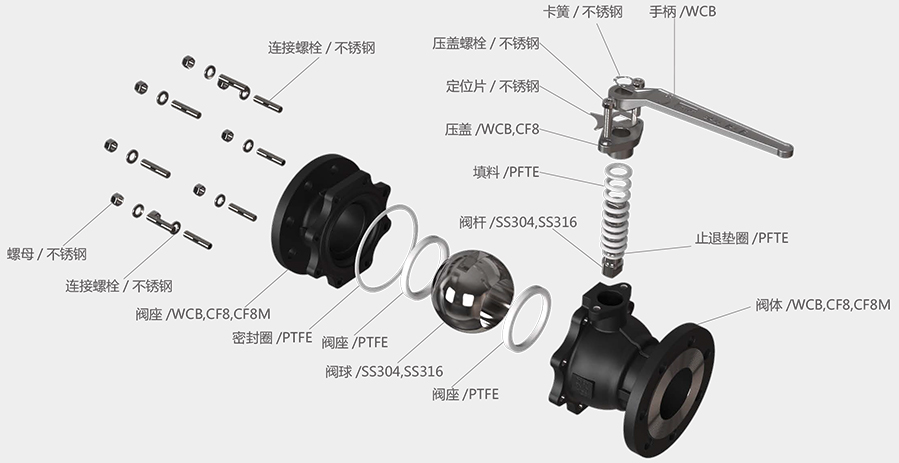

结构特点及用途:
手动球阀手动法兰球阀它具有旋转 90 度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用。

重要特点:
◎ 2片式浮动球阀
◎ 防吹出，防静电阀杆
◎ 多种法兰标准
◎ PN25-PN40,150LB,300LB 标准
◎ 铸造手柄
◎ 带防火设计 ( 定制 )

设计/检测标准:
设计标准: GB/T 12237 ASME B16.34
结构长度: GB/T 12221 ASME B16.1
法兰标准: HG/T 20592 ASME B16.5
测试标准: BG/T 13927 API598

PN10-16连接尺寸

DN	d	L	D	D1	R	f	T	N	0M
1/2"	15	130	95	65	45	2	16	4	14
3/4"	20	130	105	75	55	2	18	4	14
1"	25	140	115	85	65	2	18	4	14
1-1/4"	32	165	140	100	78	2	18	4	18
1-1/2"	38	165	150	110	85	2	18	4	18
2"	49	203	165	125	100	2	18	4	18
2-1/2"	65	222	185	145	120	2	18	8	18
3"	78	241	200	160	135	2	20	8	18
4"	98	305	220	180	155	2	20	8	18
5"	125	356	250	210	185	2	22	8	18
6"	150	394	285	240	210	2	22	8	22
8"	200	457	340	295	265	2	24	12	22

PN25-40连接尺寸

DN	d	L	D		DI		R		f	T		N	0M
1/2"	15	130	95		65		45		2	16		4	14
3/4"	20	130	105		75		55		2	18		4	14
1"	25	140	115		85		65		2	18		4	14
1-1/4"	32	165	140		100		78		2	18		4	18
1-1/2"	38	165	150		110		85		2	18		4	18
2"	49	203	165		125		100		2	20		4	18
2-1/2"	65	222	185		145		120		2	22		8	18
3"	78	241	200		160		135		2	24		8	18
4"	98	305	235		190		160		2	24		8	22
5"	125	356	270		220		188		2	26		8	26
6"	150	394	300		250		218		2	28		8	26
8"	200	457	PN25	PN40	PN25	PN40	PN25	PN40	2	PN25	PN40	12	PN25	PN40
			360	375	310	320	278	282		30	34		26	30

150LB连接尺寸

DN	d	L	D	DI	R f		T	N	0M
1/2"	15	108	90	60.3	34.9	1.6	9.6	4	16
3/4"	20	117	100	69.9	42.9	1.6	10.5	4	16
1"	25	127	110	79.4	50.8	1.6	11.2	4	16
1-1/4"	32	140	115	88.9	63.5	1.6	12.8	4	16
1-1/2"	38	165	125	98.4	73	1.6	14.3	4	16
2"	49	178	150	120.7	92.1	1.6	15.9	4	19
2-1/2"	65	190	180	139.7	104.8	1.6	17.5	4	19
3"	78	203	190	152.4	127	1.6	22.3	4	19
4"	98	229	230	190.5	157.2	1.6	22.3	8	19
5"	125	356	255	215.9	185.7	1.6	22.3	8	22
6"	150	394	280	241.3	215.9	1.6	23.9	8	22
8"	200	457	345	298.5	269.9	1.6	27	8	22

300LB连接尺寸

DN	d	L	D	DI	R	f	T	N	0M
1/2"	15	140	95	66.7	34.9	2	12.7	4	16
3/4"	20	152	115	82.6	42.9	2	14.3	4	19
1"	25	165	125	88.9	50.8	2	15.9	4	19
1-1/4"	32	178	135	98.4	63.5	2	17.5	4	19
1-1/2"	38	190	155	114.3	73	2	19.1	4	22
2"	49	216	165	127	92.1	2	20.7	8	19
2-1/2"	65	241	190	149.2	104.8	2	23.9	8	22
3"	78	282	210	168.3	127	2	27	8	22
4"	98	305	255	200	157.2	2	30.2	8	22
5"	125	381	280	235	185.7	2	33.4	8	22
6"	150	403	320	269	215.9	2	35	12	22
8"	200	502	380	330.2	269.9	2	39.7	12	26
