产品中心 - 气动球阀
  • 气动法兰塑料球阀

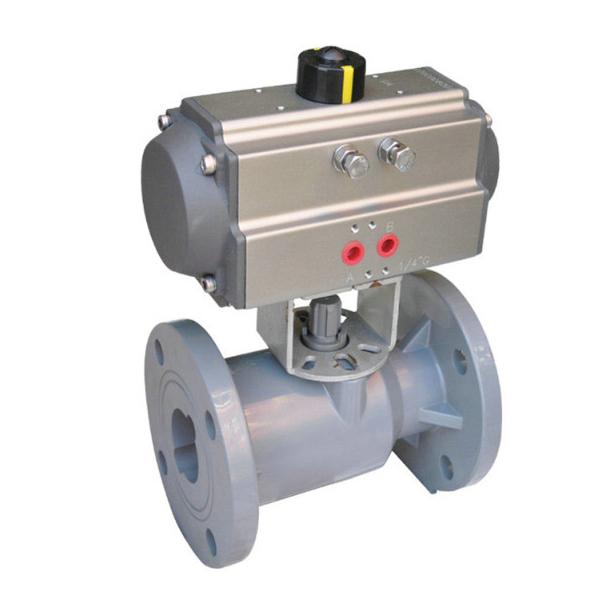

气动法兰塑料球阀
  • 型 号:
  • 所 属:气动球阀
  • 口 径:DN15-2000
  • 介 质:水、蒸汽、空气、油品、腐蚀性介质
  • 生产标准:GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
  • 适用温度:-20~300℃
  • 是否定制:可根据用户需求定制
  • 应用领域:化工、食品、化肥、冶金、制药、电力、生物工程等
产品介绍

气动法兰塑料球阀的现实作用气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

气动法兰塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
1. 流体阻力小,其阻力系数与同长度的管段相等
2. 结构简单、体积小、重量轻
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制
5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用
8. 因为气动球阀动力源采用的是气体,一般为0.2-0.8MPa压力,相对比较安全。气动球阀如果漏气的话,相对液动、电动来说,气体可以直接排出,对环境没有污染,同时具有较高的安全性
9.相对于手动和涡轮转动球阀来说,气动球阀可以大口径配置,(手动和涡轮转动球阀一般都在DN300口径以下,气动球阀目前可以达到DN1200口径)

气动法兰塑料球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。

规格参数

空气驱动 压缩空气4-6bar(可带手轮)
公称通径 15~100mm
公称压力 1.0~1.6Mpa
适用温度 0~+60℃
连接方式 法兰、螺纹、由令
阀结构 一体、三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 PTFE
适用介质 PVC兼容的食品工业化学溶剂
可选附件 限位开关、定位器、电磁阀、减压阀

外形尺寸

通径(mm) 英寸″ 尺寸(mm)
L L1 L2 D1 D2 D3 D4 D5
15 1/2 112 60 16 13 20.1 20.3 31 45
20 3/4 132 73 19 18 25.1 25.3 37 55
25 1 144 78 22 23 32.1 32.3 44 66
32 1 1/4 165 87 26 30 40.1 40.3 54 82
40 1 1/2 171 92 31 38 50.1 50.3 65 98
50 2 200 112 38 48 63.1 63.3 79 120
65 2 1/2 273 136 44 61 75.1 75.3 92 140
80 3 303 158 51 69 90.1 90.3 108 160
100 4 326 176 61 99 110.1 110.4 146 225
