产品中心 - 蝶阀
  • 气动通风蝶阀D641W
D641W气动通风蝶阀
  • 型 号:D641W
  • 所 属:蝶阀
  • 口 径:DN15-2000
  • 介 质:水、蒸汽、空气、油品、腐蚀性介质
  • 生产标准:GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
  • 适用温度:-20~300℃
  • 是否定制:可根据用户需求定制
  • 应用领域:化工、食品、化肥、冶金、制药、电力、生物工程等
产品介绍



结构特点及用途:
D641W气动通风蝶阀又称风机启动调节阀,本阀可与各种执行机构配套组合使用,具有嗓音小,重量轻,操作力矩力小,流通能力大,操作维护方便,价格便宜,特别适用于大口径,大流量低压差场合 ( 如风机进出口处 )。广泛适用于冶金、矿山、建材、化工、电站等行行业的通风除尘、供气管道上,对空气、烟气、含粉尘气体、可燃性气体进行启闭和调节。

重要性能:
◎ 公称压力:0.05MPa
◎ 适用温度:-20~300℃
◎ 泄漏率: 普通型≤ 3%
◎ 低泄漏7率≤ 1% 适用介质: 空气、
◎ 烟气、含粉尘气体、
◎ 可燃性气体电源电压:220V 或380VAC

设计/检测标准:
法兰标准:GB9115-88
结构长度:GB12221-89
压力标准:GB/T13927-92

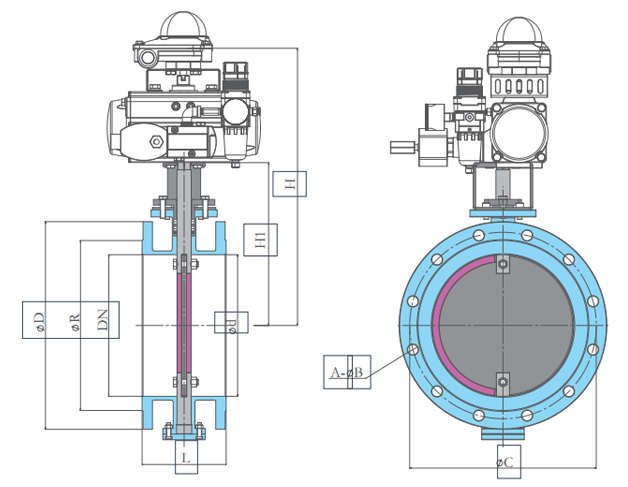

D641W-0.5/2.5/6C/P/V连接尺寸

DN

Фd

L

D

R C A-0B T f H
50 50 120 140 90 110 4-14 12 1 418
65 65 120 160 110 130 4-14 12 1 438
80 80 120 190 125 150 4-18 12 1 466
100 100 120 210 145 170 4-18 12 1 486
125 125 120 240 175 200 8-18 14 1 516
150 150 120 265 200 225 8-18 14 1 540
200 200 140 320 255 280 8-18 16 3 780
250 250 140 375 310 335 12-18 19 3 840
300 300 170 440 362 395 12-22 19 3 900
350 350 170 490 412 445 12-22 19 3 950
400 400 190 540 462 495 16-22 22 3 1000
450 450 190 595 518 550 16-22 22 3 1060
500 500 190 645 568 600 16-22 24 3 1120
600 600 210 755 670 705 20-24 24 3 1200
700 700 210 860 775 810 24-24 26 3 1340
800 800 210 975 880 920 24-30 26 3 1450
900 900 250 1075 980 1020 24-30 26 3 1580
1000 1000 250 1175 1080 1120 28-30 26 3 1700
1200 1200 250 1400 1295 13401 32-33 26 3 1950
